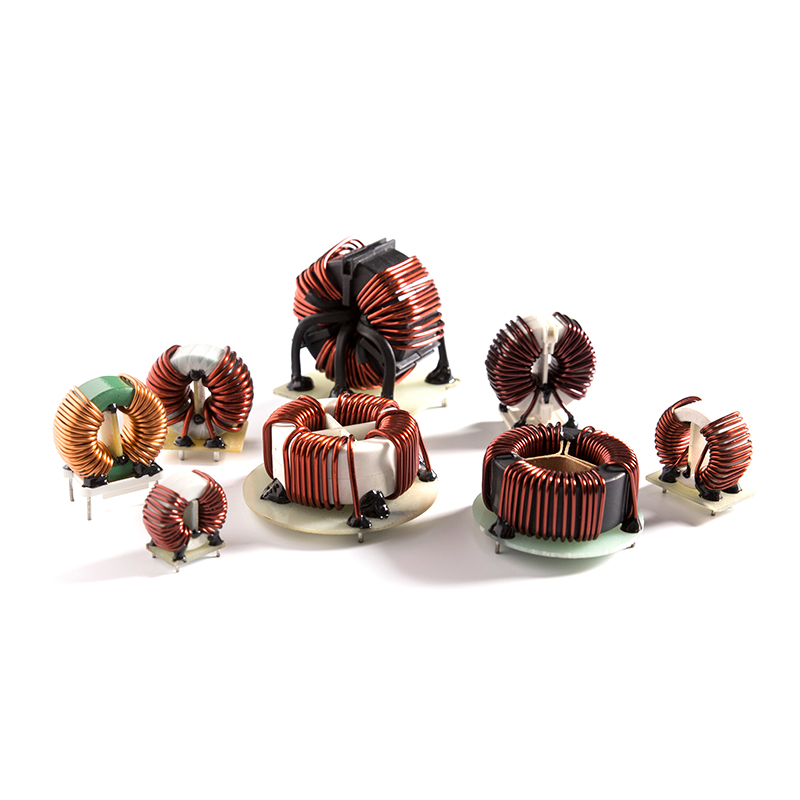

Common Mode Choke Amorphous Nanocrystalline Inductors

Bs（T）

1.2

Hc （A/m）

<2

Tc（℃）

570

Tx（℃）

500

Lamination factor

>0.75

thickness  (mm)

0.020～0.035

λs

<2×10-6

working temperature℃

-40～130

μi（High Br，0.8T）

180,000

μi（Medium Br，0.4T）

100,000

μi（Low Br，0.1T）

30,000

loss P（400Hz，1.0T），（W/kg）

<1.5

loss P（5kHz，1.0T），（W/kg）

<15

loss P（20kHz，0.5T），（W/kg）

<25

loss P（100kHz，0.2T），（W/kg）

<70

Product number

style

IN

Turns

Wire diameter

LN

Core specification

10KHz

（mH）

100KHz

（mH）

EHC-GM02-SP151

single-phase

2

16

0.55*1P

8.0

1.7

15*10*6

EHC-GM05-SP152

single-phase

5

10

0.9*1P

2.9

0.6

15*10*6

EHC-GM05-SP201

single-phase

5

13

0.9*1P

9.0

1.8

20*12*8

EHC-GM08-SP203

single-phase

8

10

1.15*1P

5.8

1.2

20*12*8

EHC-GM10-SP251

single-phase

10

16

1.25*1P

7.8

1.6

25*20*10

EHC-GM12-SP252

single-phase

12

11

1.4*1P

7.5

1.6

25*16*10

EHC-GM15-SP301

single-phase

15

13

1.55*1P

9.5

1.9

30*20*10

EHC-GM20-SP321

single-phase

20

11

1.8*1P

7.5

1.6

32*20*10

EHC-GM25-SP331

single-phase

25

9

1.4*2P

6

1.2

33*23*15

EHC-GM30-SP401

single-phase

30

11

1.8*2P

5

1.1

40*32*15

EHC-GM30-TP402

triphase

30

7

2.0*1P

2.2

0.45

40*32*15

EHC-GM40-SP501

single-phase

40

9

2.24*2P

4.0

1.0

50*40*20

EHC-GM40-TP502

triphase

40

7

2.24*2P

2.5

0.55

50*40*20

EHC-GM60-SP502

single-phase

60

9

2.8*2P

6.0

1.5

65*50*25

EHC-GM60-TP502

triphase

60

6

2.8*2P

2.8

0.65

65*50*25
